DIP 插件 & 測試/維修
專業插件製程與完善測試維修服務
DIP 無鉛線
👥
彈性人力配置
依客戶產品需求彈性調配作業人數
📏
雙面製程能力
PCB板厚 0.5mm ~ 3.5mm 雙面製程
🔥
燒機測試
BURN-IN ROOM 老化測試
測試與維修設備
ICT 測試站
設備機型: 德律 TR-518FR
檢測電子板製程 OPEN/SHORT 及零件不良
專業 ICT 測試設備

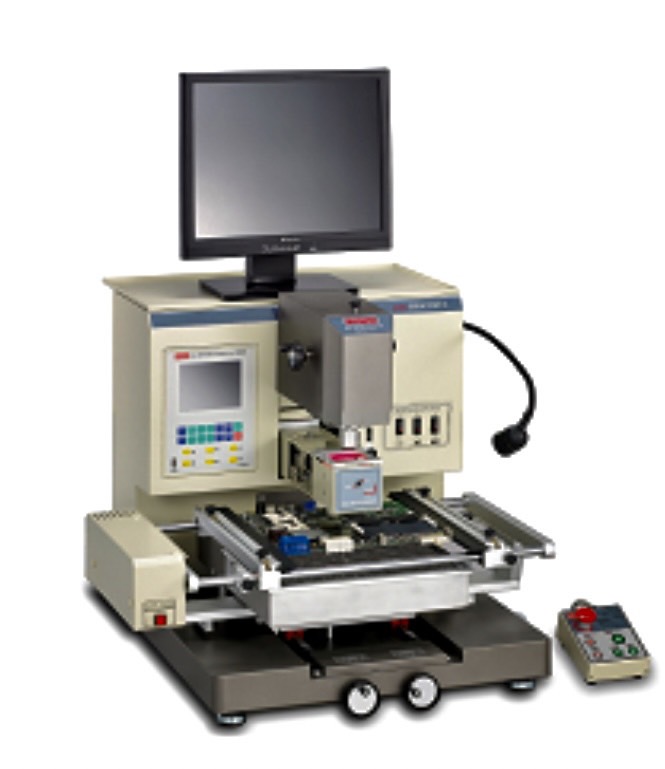

BGA 維修站
設備機型: 弘德 BGA 936USB
BGA 零件維修更換
專業 BGA 維修設備

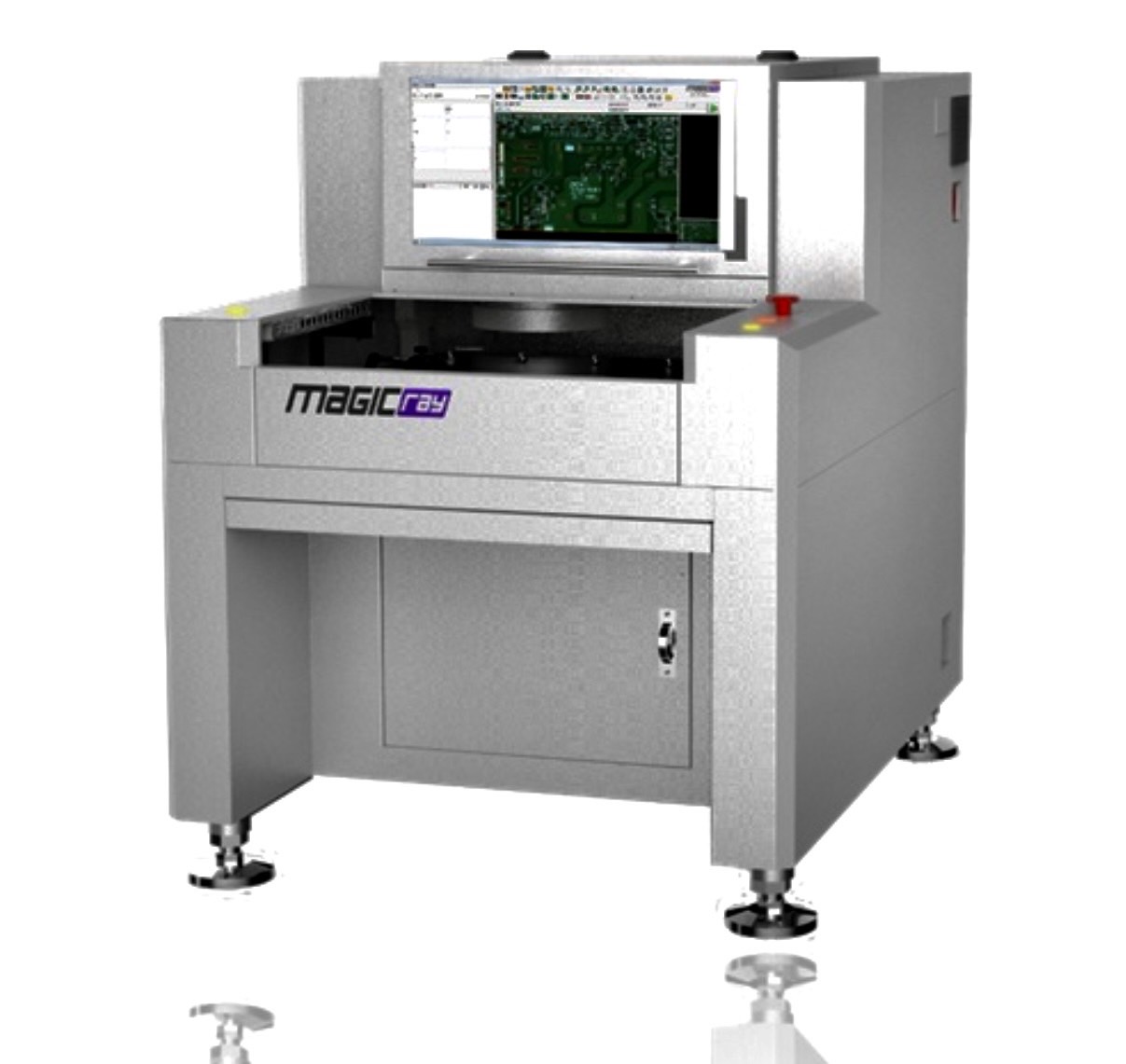

AOI 檢查站
設備機型: 永盈 V8
產品零件、外觀光學自動檢查
光學自動檢測系統

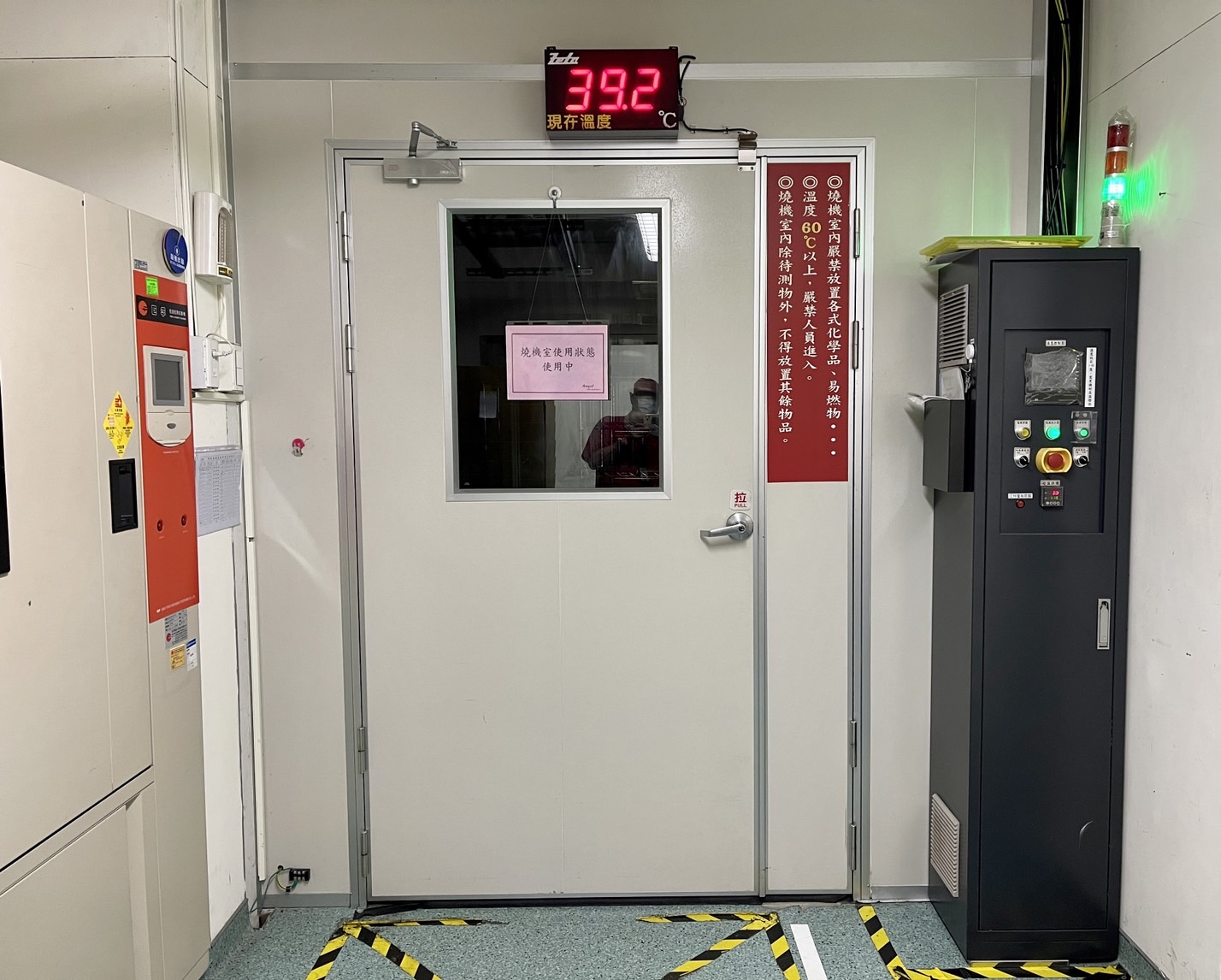

燒機室
設備規格:
- • 溫度範圍: 室溫 ~ 90℃
- • 溫度均勻度: ±3℃
- • 空間規格: 6M(L) × 4M(W) × 2.5M(H)
產品燒機、熱機、烘烤
高溫測試環境
DIP 製程系統組裝線
1. 插件
→
2. 無鉛錫爐
→
3. 後焊
→
4. 成品檢驗
→
5. 功能測試

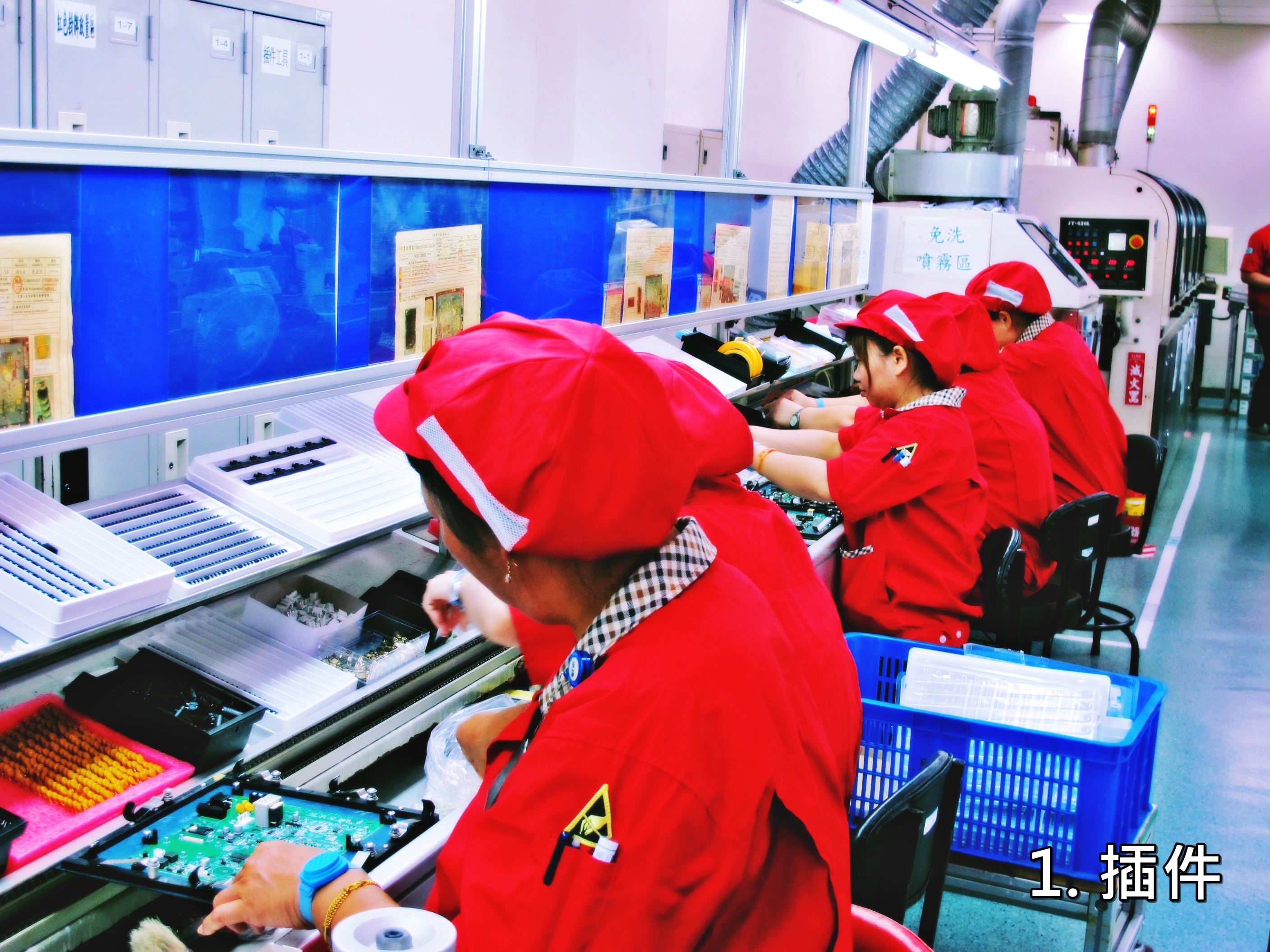

1. 插件
人工或自動插件作業，確保零件正確安裝

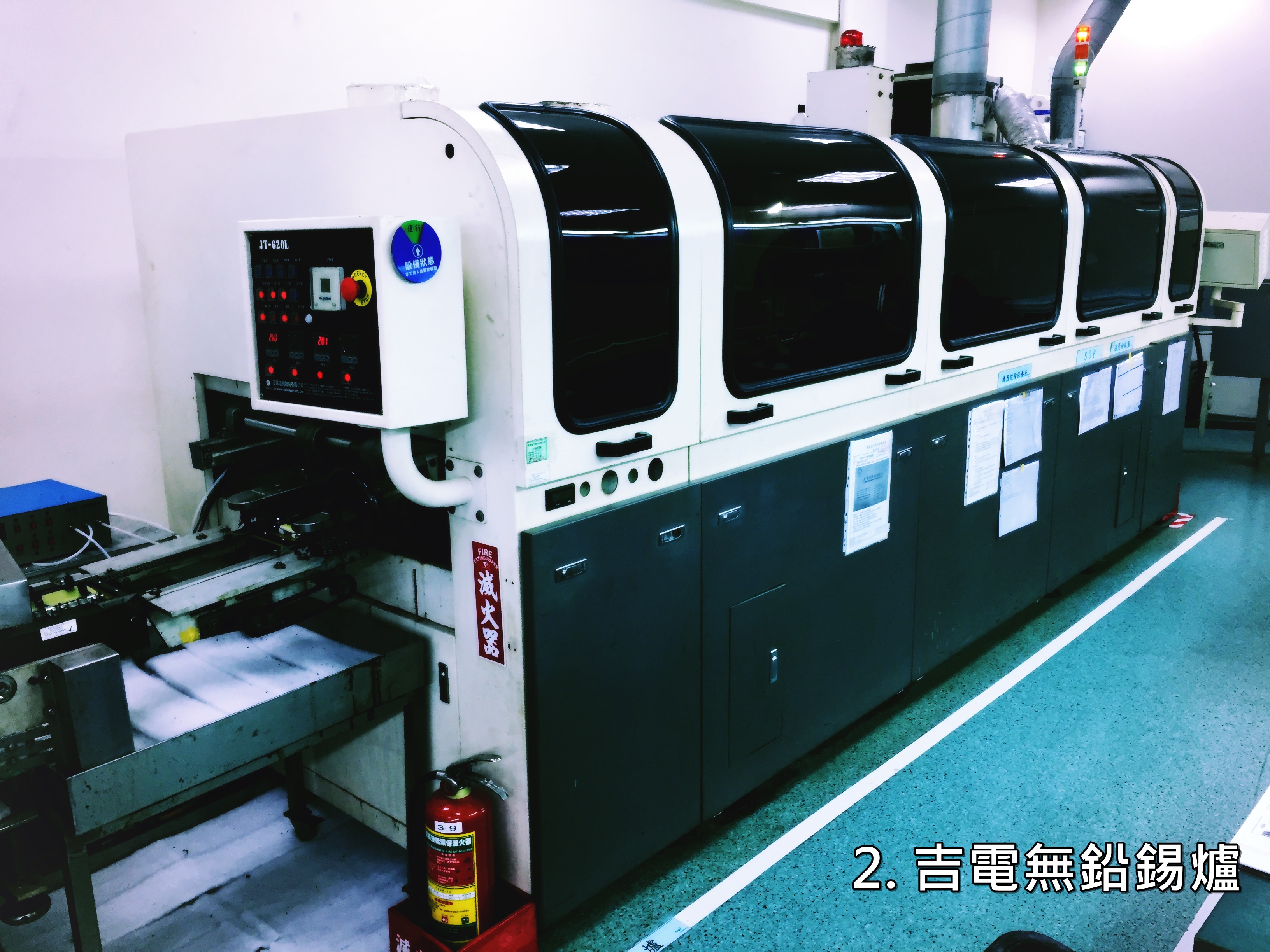

2. 無鉛錫爐
DIP插件無鉛錫爐
- • 最大焊接寬度: 500mm
- • 免洗製程
3. 後焊
補焊及修整作業，確保焊接品質

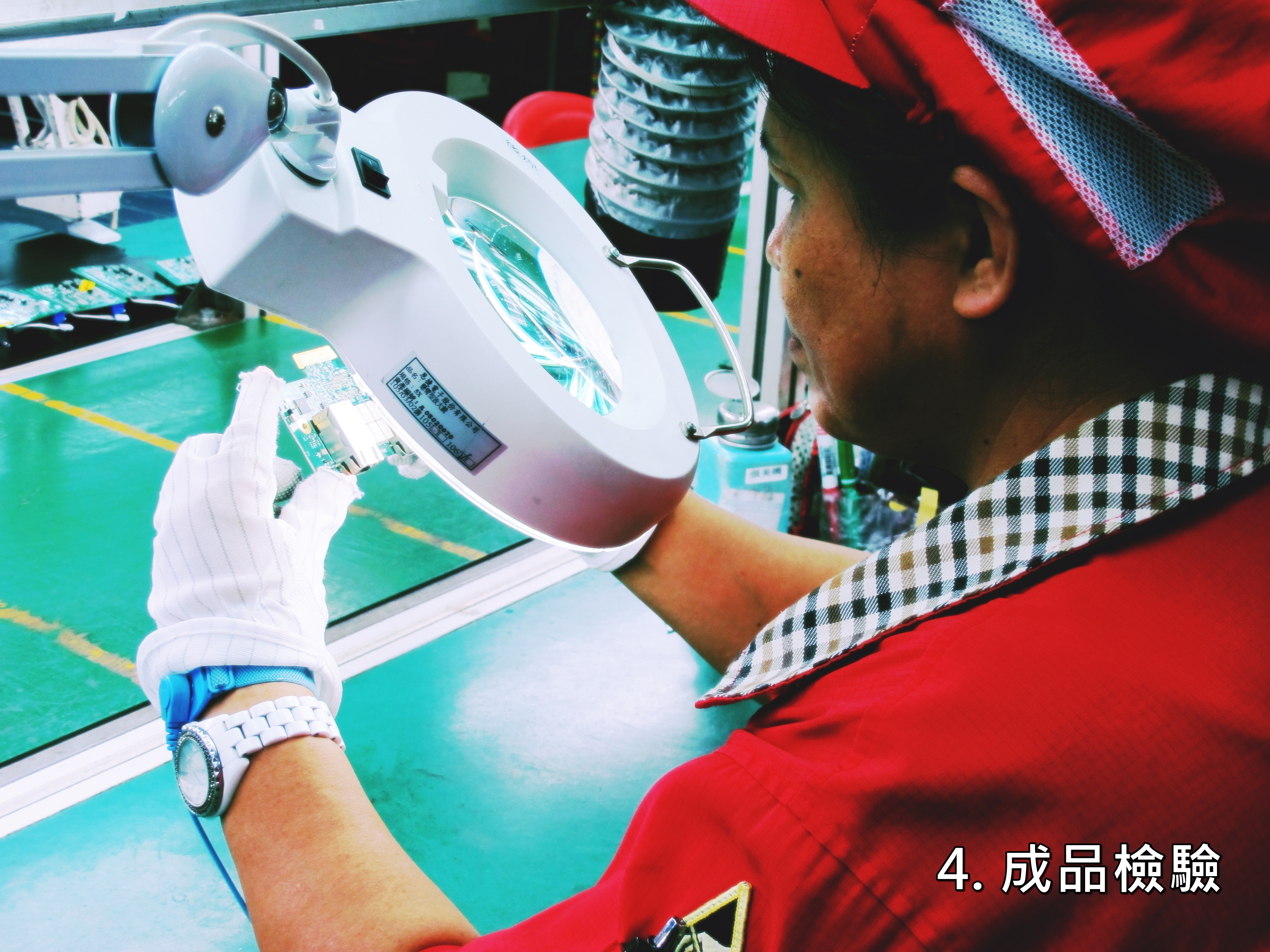

4. 成品檢驗
外觀及焊接品質檢查，確保產品合格

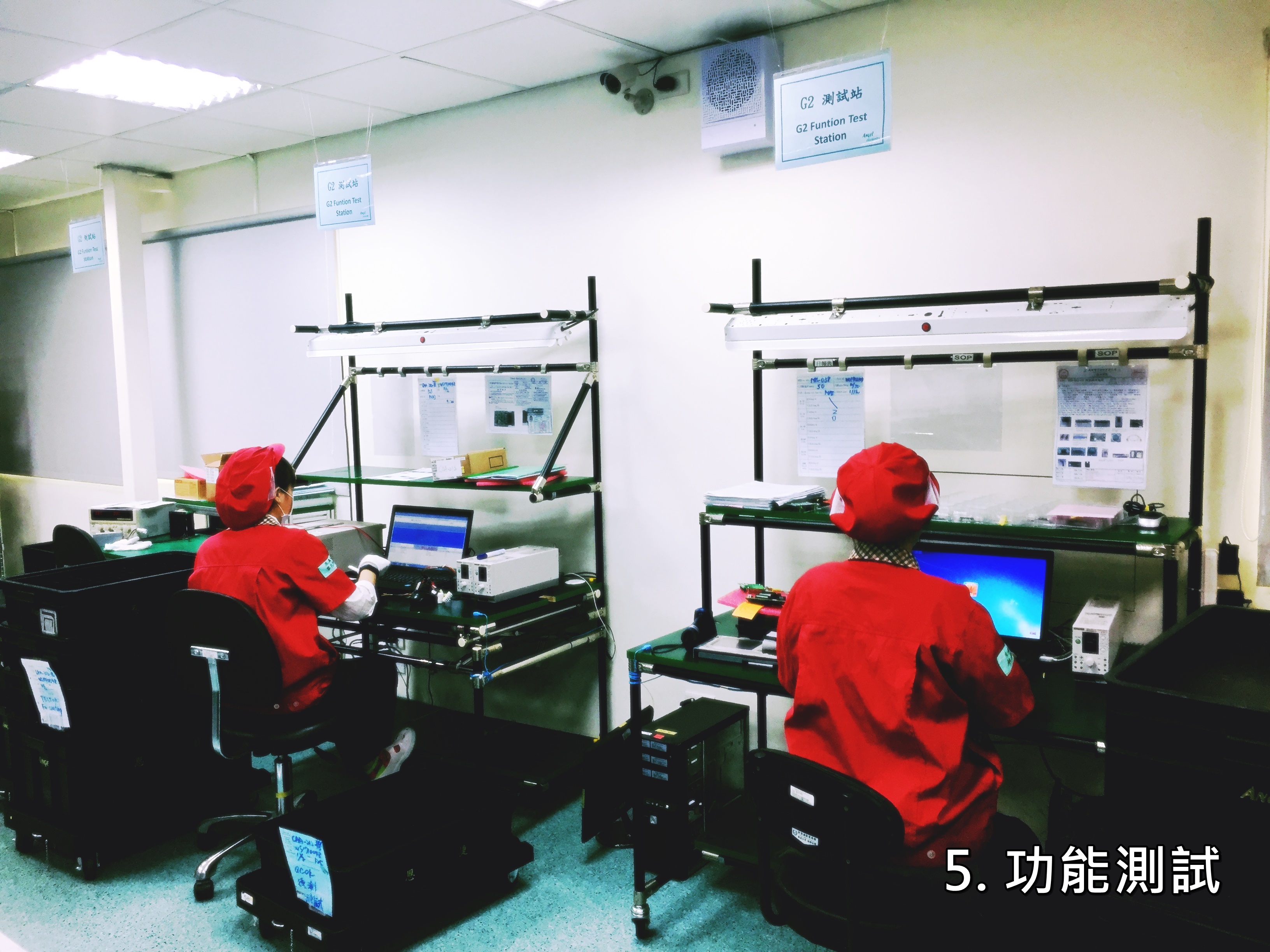

5. 功能測試
完整功能驗證，確保產品性能
DIP 主要設備
| 設備名稱 | 廠牌 | 機型 | 數量 | 備註 |
|---|---|---|---|---|
| 無鉛錫爐 | 吉電 | JT-18065312OTHL | 1 | 無鉛免洗雙面製程 / W:500mm |
| 外掛式噴霧機 | 薪誠彬 | CP-699-2SF | 1 | W:520mm |
| PC板V槽切板機 | 睿城 | NTG-350 | 3 | - |
| 桌上型自動焊錫機 | 禾宇 | EP2500-SR | 2 | 有效加工範圍 (X/Y), Size:500×500mm |
| 桌上型自動焊錫機 | 禾宇 | EP500-SR | 2 | 有效加工範圍 (X/Y), Size:500×500mm |
| Router分板機 | 億立 | ER7000 | 1 | 雙軌工作 , 單邊最大工作範圍 Size:400×400mm |
| ICT | 德律 | TR-518FR | 1 | 含Test Jet |
| 熱機室 | 德思達 | 4×6M | 1 | 熱機 , 燒機 , 烘烤 , 溫度可達 90°C 均溫 +/-3°C |
| 離線型 AOI | 永盈 | V8 | 1 | PCB Size:650×510mm |
